Volumetrický vodomer

Mosadzný volumetrický rotačný piestový vodomer triedy C LXH je mosadzný rotačný piestový vodomer s mechanickým prevodom a kvapalinovo zapečateným registrom, pre obytné aplikácie vo veľkostiach 15 mm až 25 mm pre studenú vodu. Vlastnosti * Zaisťuje vysokú citlivosť a presnú registráciu počas ...

Zaslať požiadavku

Popis

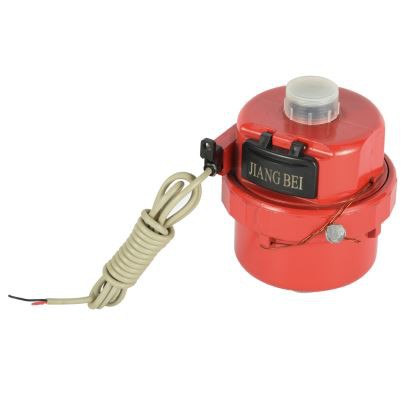

Volumetrický vodomer triedy C Brass Volumetric Rotary Piston Water Meter Class C

LXH je mosadzný rotačný piestový vodomer s mechanickým prevodom a registrom utesneným kvapalinou, pre obytné aplikácie vo veľkostiach 15 mm až 25 mm pre studenú vodu.

Vlastnosti

* Zabezpečuje vysokú citlivosť a presnú registráciu v celom rozsahu prietoku.

* Mechanický pohyb prevodovky s maximálnou spoľahlivosťou; žiadny vplyv vonkajšieho magnetického poľa.

* Register zapečatený kvapalinou. Valce sú chránené špeciálnou kvapalinou zapuzdrenou vo vode, ktorá zaisťuje čisté údaje za akýchkoľvek prevádzkových podmienok.

* Telo odolné voči korózii

* Nízky počiatočný prietok.

* Vhodné pre akúkoľvek polohu inštalácie.

* Interný na spätnom ventile, aby sa zabránilo rezervnému prietoku.

* Vnútorné sitko. Zhoda so štandardom Technické údaje zodpovedajú norme ISO 4064 triedy C, R160, R200.

Voliteľné funkcie

*Telo merača: mosadz, nehrdzavejúca oceľ a plast.

*Pulzný výstup je vopred vybavený (pripravený na diaľkové čítanie).

*Pulzné výstupné zariadenie pozostáva z plastového puzdra s jazýčkovým spínačom a 1,5 m kábla s 2 jadrami v červenej a čiernej farbe.

*Elektrické údaje: Vmax=24AC/DC, Imax=0,01A

*Kapacita vopred vybaveného pulzného výstupu alebo pulzného výstupu: veľkosť Dn15& Dn20& Dn25, pulzný emitor, kapacita 1 liter / 2 impulzy)

Pracovné podmienky

Teplota vody: ≤50 ° C pre studený vodomer

Tlak vody: ≤ 1 MPa alebo 1,6 MPa voliteľne (10 bar alebo 16 bar voliteľne)

Požiadavky na inštaláciu

* Merač je možné nainštalovať v akejkoľvek polohe.

* Pred inštaláciou je potrebné potrubie prepláchnuť.

* Merač by mal byť počas prevádzky neustále plný vody.

* Merač musí byť inštalovaný v smere toku, ako je naznačené šípkou umiestnenou na telese merača.

Maximálna povolená chyba

V dolnom pásme od Qmin (Q1) vrátane až po Qt (Q2) okrem neho je ± 5%.

V hornej zóne od Qt (Q2) vrátane až po Qmax (Q4) vrátane je ± 2%(merač studenej vody).

V hornej zóne od Qt (Q2) vrátane až po Qmax (Q4) vrátane je ± 3% (merač teplej vody). Brass Volumetric Rotary Piston Water Meter Class C

Príslušenstvo Každý vodomer má jednu sadu voliteľných spojok: 2 ks rúrka, 2 ks matica a 2 ks tesnenie.

HLAVNÉ TECHNICKÉ ÚDAJE Podľa ISO4064: 2003 (stará norma)

Veľkosť	Trieda	Qmax	Qn	Qt	Qmin	Minimálne čítanie	Maximálne čítanie
		maximálny prietok	Menovitý prietok	Prechodný tok	Minimálny prietok
DN (mm)		m³/h		L/h		m³
15	C	3	1.5	22.5	15	0.00002	9,999
	D			17.2	11.2
20	C	5	2.5	37.5	25	0.00002	9,999
	D			28.7	18.7
25	C	7	3.5	52.5	35	0.00002	9,999
	D			40.18	26.18

HLAVNÉ TECHNICKÉ ÚDAJE Podľa ISO4064: 2014 (nová norma)

Veľkosť	Trieda	Q4	Q3	Q2	Q1	Minimálne čítanie	Maximálne čítanie
		Maximálny prietok	Menovitý prietok	Prechodný tok	Minimálny prietok
DN (mm)		m³/h		L/h		m³
15	R160	3.125	2.5	25	15.625	0.00002	9,999
	R200			20	12.5
20	R160	5	4	40	25	0.00002	9,999
	R200			32	20
25	R160	7.875	6.3	63	39.375	0.00002	9,999
	R200			50.4	31.5
