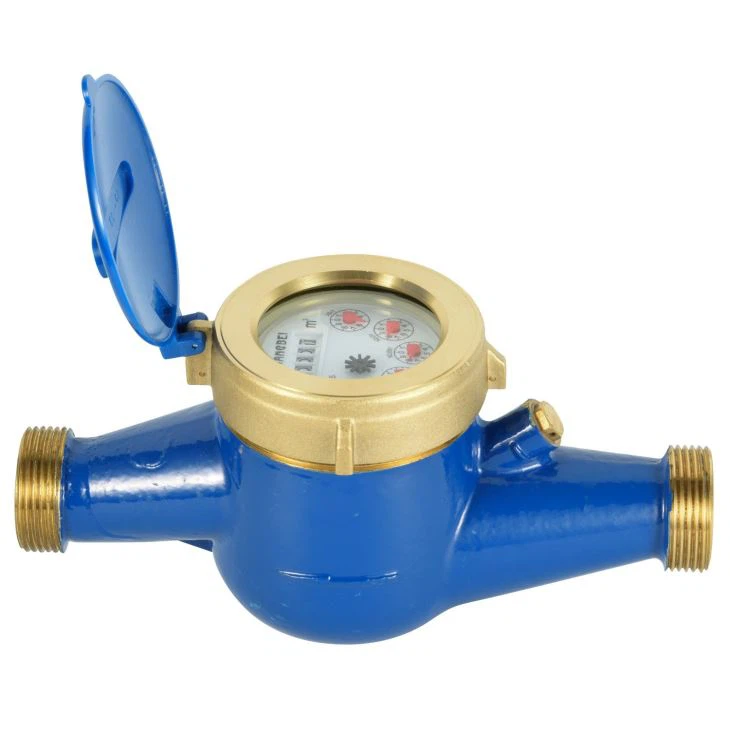

Vodotesný lamelový vodomer s priemerom 25 mm triedy C / R160
LXSG-Eje super suchý vodomer na turbíny pre domáce použitie vo veľkostiach od 15 mm do 65 mm pre studenú a horúcu vodu.
Vlastnosti
* Magnetický pohon, nižší prenosový odpor, odolný voči žabám.
* Magnetický štít, na ochranu externého magnetického poľa
* Evakuovaný a zapečatený register suchého vytáčania zaisťuje jasné čítanie
* Vnútorné sitko, vstupné sitko pre výber
* Register môže byť 5 valčekov a 4 ukazovatele alebo 8 valcov a 1 ukazovateľ.
Súlad s normami
Technické údaje zodpovedajú norme ISO 4064 triedy B, triedy C, R80, R100, R125 alebo R160 pre vodorovnú inštaláciu.
Voliteľné funkcie
* Na požiadanie je k dispozícii niekoľko dĺžok a pripojení
* Spätný ventil
* Telo merača: na výber mosadz, plast, železo a nehrdzavejúca oceľ.
* Vopred vybavený impulzný výstup (jazýčkový spínač; hala alebo nemagnetická kovová doska).
Pracovné podmienky
Teplota vody: ≤50 ° C pre merač studenej vody
Teplota vody: ≤90 ° C pre merač teplej vody
Tlak vody: ≤1 MPa alebo 1,6 MPa voliteľné (10 bar alebo 16 bar voliteľné)
Inštalačné požiadavky
* Merač by mal byť inštalovaný vo vodorovnej polohe so smerom prietoku, ako to naznačuje šípka vliata do tela merača s registrom smerom nahor.
* Potrubie musí byť pred inštaláciou prepláchnuté.
* Merač by mal byť počas prevádzky neustále plný vody.
Maximálna prípustná chyba
V dolnej zóne od Qmin (Q1) vrátane až do okrem Qt (Q2) je ± 5%.
V hornom pásme od Qt (Q2) vrátane až po Qmax (Q4) je ± 2% meter vodomer na studenú vodu）.
V hornej zóne od Qt (Q2) vrátane až do vrátane Qmax (Q4) je ± 3% (merač teplej vody).
Príslušenstvo
Každý vodomer má jednu voliteľnú sadu spojok: 2ks hadičku, 2ks maticu a 2ks tesnenie
HLAVNÉ TECHNICKÉ ÚDAJE Podľa ISO4064: 2003 (starý štandard)
Veľkosť | Inch | Trieda | Qs | Qp | Qt | Qmin | Min čítanie | Maximálne čítanie |
Tok preťaženia | Nominálny prietok | Prechodný tok | Min. Prietok | |||||
DN (mm) | m³/h | L/h | m³ | |||||
15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
B | 120 | 30 | ||||||
C | 22.5 | 15 | ||||||
20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
B | 200 | 50 | ||||||
C | 37.5 | 25 | ||||||
25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
B | 280 | 70 | ||||||
C | 52.5 | 35 | ||||||
32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
B | 480 | 120 | ||||||
C | 90 | 60 | ||||||
40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
B | 800 | 200 | ||||||
50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
B | 3000 | 450 | ||||||
65 | 2 1/2" | A | 50 | 25 | 7500 | 2000 | 0.00005 | 99999 |
B | 5000 | 750 | ||||||
HLAVNÉ TECHNICKÉ ÚDAJE Podľa ISO4064: 2014 （Nový štandard）
DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
VEĽKOSŤ | Inch | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 2 1/2" |
Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | 50 | |
Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | |
R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | |
R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 | 640 |
Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 | |
R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 | 512 |
Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | 320 | |
R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | 250 | |
Minimálne čítanie (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
Max. Odčítanie (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
Maximálny tlak (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
Maximálna strata (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
Maximálna teplota | T50 | T50 | T50 | T50 | T50 | T50 | T50 | |
Možnosť impulzného výstupu | jazýčkový spínač | Vmax=24 V, Imax=100 mA, Pmax=2 W. | ||||||
hala | / | |||||||
nemagnetická kovová doska | / | |||||||
Rozmery a hmotnosť
Veľkosť merača | Dĺžka (L) | Šírka (B) | Výška (H) | Pripojovacie vlákno |
mm | mm | D | ||
15 | 165/190 | 98 | 104 | G 3/4B |
20 | 190/195 | 98 | 106 | G 1B |
25 | 260/225 | 103 | 115 | G1 1/4B |
32 | 260/230 | 103 | 115 | G1 1/2B |
40 | 300/245 | 124 | 153 | G 2' B |
50 | 300 | 124 | 153 | G2 1/2 B |
280 | 165 | 175 | Prírubový spoj GB 4216.4 | |
65 | 280 | 165 | 179 | |
