Predplatené vodomery STS

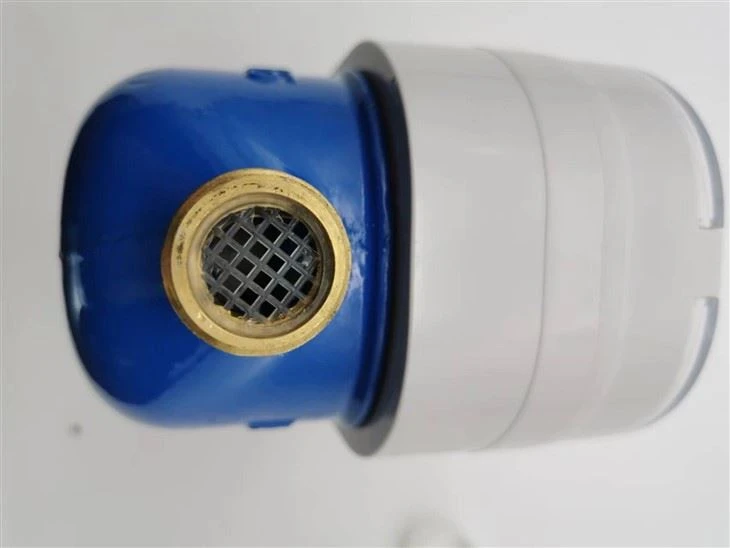

STS-15E, ktorý pozostáva z jednotky zákazníckeho rozhrania (CIU) a bezdrôtového diaľkového (ventilom ovládaného) vodomeru, je vysoko inteligentný na použitie v domácnosti, pokiaľ ide o spotrebu vody. Vodomer je horizontálny suchý číselníkový viacprúdový vodomer na studenú/teplú vodu určený na meranie prietokov studenej/teplej pitnej vody. Je to vysoko spoľahlivý merací prístroj, ktorý je v súlade s normami OIMLR49/ISO4064/EN14154. CIU funguje ako vzdialený displej a klávesnica pre vodomer a môže byť prepojený s meračom cez rozhranie LoRa.

Zaslať požiadavku

Popis

2. Vlastnosti a výhody

u Integrovaný dizajn vodomeru a ventilu

u Oddeľovacie prevedenie vodomeru a CIU, vodomer je možné inštalovať na miesto, kde sa ho nemôžete dotknúť.

u Funkcia AMR/AMI, komunikácia LoRa (voliteľné)

u Krytie IP68 (elektronická časť)

u STS Predplatené komunálne vodomery 15mm s kompletným softvérom a príslušenstvom vrátane armatúr.

u Walk-by AMR kompletný so všetkým príslušenstvom na automatické odčítanie meračov a nahrávanie údajov.

u Ručné predajné miesto - predajca prenosná batéria plus nabíjačka.

u Server/stolný počítač alebo prenosný počítač/tlačiareň formátu A4.

u Terminál terénnej služby

3. Popis funkcií

u displej LCD

u Stlačte tlačidlo

u Predplatenie STS

u Upozornenie na nedostatočnú vodu

u Samostatne definované prečerpanie

u Anti-storage (obmedzenie nákupu)

u Antimagnetické rušenie a záznam

u Detekcia a záznam vybitej batérie

u Detekcia a záznam proti neoprávnenej manipulácii

u Záznam historických údajov

u Záznam udalostí

4. technické údaje

Hlavnéšpecifikáciavodomeru

Položka	Parameter
Štandardné	ISO 4064:2014
Typ	Suchá studená/horúca voda
Typ inštalácie	Horizontálne
DN（Mm）	15	20
Dĺžka（Mm）	165	190
Min. prietok qmin（L/h）	15	25
Prechodový prietok qt（L/h）	22.5	37.5
Trvalý prietok qp（L /h）	1500	2500
Prietok pri preťažení qs（L /h）	3000	5000
Trieda presnosti	R80/R100/R160
Indikačné zariadenie	Znakové koliesko plus indikátor
Rozsah čítania	mechanický:0-99999.99995, elektronika:0-99999.9
Tlakové triedy	MAP16 (1,6 MPa/16 barov)
Teplotné triedy	Studená: T30（Maximálna teplota 40 stupňov） Horúce: T30/T90
Triedy tlakovej straty	Δp63（{{0}},063 MPa/0,63 baru）
Triedy citlivosti prietokového profilu	U3/D3
Stupeň elektromagnetickej kompatibility	E1,B
Teplota prostredia	5stupeň -55stupeň ;Relatívna vlhkosť menšia alebo rovná 93 percentám
IP stupeň	Krytie IP68
Materiál	Cu

Elektronické charakteristiky of Vodomer

Položka	Parameter
Zdroj energie	ER18505 lítiová batéria (vymeniteľná)
Napätie batérie	3.6 V
Pulzný vstup	0.1m3/p
RF rozhranie	LoRa (430-435) MHz
Max. vysielací výkon	50 mW

Hlavná špecifikácia CIU

Položka	Parameter
Rozsah prevádzkových teplôt	-10stupňa-55stupňa
Obmedzte rozsah prevádzkovej teploty	-35stupňa-65stupňa
Preneste a uložte teplotný rozsah	-40stupňa-70stupňa
Relatívna vlhkosť	30 percent-95 percent, bez mrazu
Celková spotreba energie	<4VA,2W
Rýchly prechodný výbuch	4 kV Pre komunikačnú linku:1 kV
elektrostatické ochranu	Vzduch:15 kV;Kontakt:8 kV
Displej	Displej lcd
Zdroj	AC85-265V
