Vodomer zaznamenáva prietok vody pretekajúcej uzavretým potrubím. Je to integračný merač rýchlosti toku. Princípom je použitie mechanického pôsobenia objemovej komory pohyblivej steny alebo prietoku vody na zatlačenie pohyblivého prvku, ako je napríklad turbína, do neustáleho určovania prietoku vody. Vodomery sa vyznačujú jednoduchou konštrukciou, širokým rozsahom, pohodlným používaním a nízkymi nákladmi. V súčasnosti, keď sú vodné zdroje čoraz vzácnejšie, sa vládam na celom svete venovala pozornosť prácam zameraným na úsporu vody. Ako merací prístroj a riadiaca metóda v prepojení na úsporu vody sa môžu vodomery rýchlo vyvinúť.
Klasifikácia civilných vodomerov
Existuje veľa druhov vodomerov a existuje veľa klasifikačných metód. Spravidla existujú nasledujúce metódy klasifikácie:
A. Podľa svojho princípu činnosti ho možno rozdeliť do dvoch kategórií:
Meraný vodomer: tiež známy ako volumetrický vodomer na meranie skutočného objemu vodomeru;
Inferenčný vodomer: tiež známy ako vodomer na meranie rýchlosti, vodomer, ktorý meria rýchlosť prietoku vody a nepriamo meria množstvo vody, ktoré ním preteká.
Objemové vodomery sú hlavne vodomery s rotačnými piestami, ktoré sa široko používajú v USA a bývalých krajinách Commonwealthu. Jeho úroveň dávkovania je vysoká a jeho stabilita je dobrá, má však vysoké požiadavky na kvalitu vody a vysoké výrobné náklady na výrobok;
Existuje veľa druhov turbínových vodomerov. Spravidla je vo vnútri obežné koleso, ktoré sa otáča a meria pomocou nárazu prietoku vody. Je široko používaný vo väčšine krajín. Štruktúra je jednoduchá, výrobná technológia je dobrá a náklady sú nízke.
B. Podľa typu počítadla ho možno rozdeliť do dvoch kategórií:
Mokrý vodomer: počítadlo je ponorené vo vode, počiatočný prietok je malý a antivegetatívny výkon slabý;
Merač suchej vody: počítadlo je izolované od vody, počiatočný prietok je malý a nameraná hodnota je jasná;
C.Podľa režimu indikácie čítania ho možno rozdeliť na typ ukazovateľa, typ slovného kolieska, kombinovaný typ ukazovateľa a slovného kolieska; vodomer s rotačným krídlom je rozdelený na viacprúdový vodomer a jednoprúdový vodomer podľa typu vstupnej konštrukcie; podľa spôsobu inštalácie je rozdelený na horizontálny typ, vertikálny typ; podľa prevádzkovej teploty sa delí na merač studenej vody, merač teplej vody atď.
D. Obytné vodomery sú zvyčajne pod DN40. DN15 a DN20 sú vhodné na meranie vody pre jednu domácnosť a DN25, DM32 a DN40 sú vhodné na meranie vody pre viac domácností.
Princíp práce a vlastnosti bežne používaných vodomerov
A. Princíp činnosti vodomeru s rotačnými lopatkami:
Princíp činnosti viacprúdového vodomeru s otočným krídlom spočíva v tom, že distribúciou obežného kolesa vstupuje do obežného kolesa z prívodu vody do obežného kolesa viac prúdov vody, takže axiálna nárazová sila prúdu vody obežné koleso je vyvážené a podporná časť obežného kolesa je zmenšená. Opotrebenie a zvýšenie životnosti vodomeru od konštrukcie. Diely produktu majú medzi sebou veľkú zodpovedajúcu medzeru, takže požiadavky na kvalitu vody sú nízke a je to samozrejme lepšie ako používaný objemový vodomer, ktorý je vhodný na správu a údržbu vodomeru.
B. Vlastnosti vodomeru na rotačné lopatkové kolesá:
⑴ Merač vlhkej vody na lopatkách
Pult merača mokrej vody je ponorený vo vode. Vzhľadom na vztlak a zmáčací účinok vody na komponenty prevodovky má vodomer vysokú citlivosť, čo je prospešné pre spätné získavanie poplatkov za vodu od vodárenskej spoločnosti&# 39. Merač mokrej vody má jednoduchú štruktúru a nízke náklady. V súčasnosti je to najpoužívanejší civilný vodomer. Sú však zrejmé aj jeho nedostatky. Kvôli kvalite vody je počítadlo ľahko znečistené, usadzuje sa na ňom vodný kameň a hodnota je nejasná. Najmä pre vonkajšiu inštaláciu na juhu, pri fotosyntéze, je náchylný na mach a vlhkosť, čo znemožňuje čítanie meračov. Existuje veľa sťažností a sporov obyvateľov, čo sú produkty, ktoré sú postupne vyradené.
⑵ Merač suchej vody s lopatkovým kolesom
Počítadlo vodomeru na suchú vodu je z vody utesnené prevodovkou a pohyb sa prenáša spojením dvoch magnetických ocelí obežného kolesa a centrálneho prevodu, aby sa dosiahol účel počítania a merania. Jeho výhodou sú jasné hodnoty a ľahko čitateľný objem vody. Presnosť merania vodomerov môže dosiahnuť úroveň ISO4064 B a C. Je široko používaná v Nemecku, Taliansku, Francúzsku, severnej Európe, na Strednom východe, v Afrike a Južnej Amerike. V súčasnosti je medzinárodne najpoužívanejší. Výrobky z vodomerov tvoria asi 70% celkových globálnych vodomerov. Výhodou je, že požiadavky na kvalitu vody a vodovodnú sieť nie sú vysoké, následná údržba je jednoduchá a pohodlná a náklady na údržbu sú nízke.

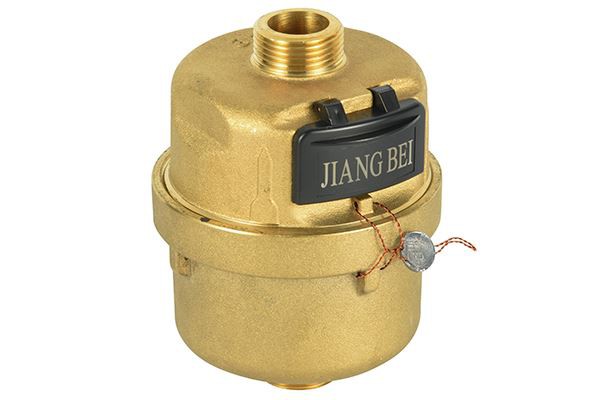

C. Princíp práce a vlastnosti vodomeru s rotačnými piestami:
Vodomer s otočným piestom využíva tlakový rozdiel medzi dvoma koncami (vstupom a výstupom vody) meracej komory vodomeru. Prúd vody vstupujúci do vstupu vody tlačí piest na rotáciu a stláča vodu v dávkovacej komore k výstupu vody. Zakaždým, keď sa piest otáča na jednu otáčku, je z výstupu vody vytlačená voda z objemu dávkovacej komory a súčasne sa vidlicou otáča o jednu otáčku hriadeľ piestu, aby sa zaznamenala spotreba vody.
Spotreba vody z objemu dávkovacej komory sa zaznamenáva každú jednu otáčku piestu. To sa dá vypočítať teóriou a koeficient trenia častí v meracej komore vodomeru je malý a presnosť geometrických rozmerov je vysoká. Preto je presnosť merania vodomeru vysoká a môže dosiahnuť úrovne ISO4064 C a D, čo je veľmi prospešné pre regeneráciu poplatkov za vodu. Nevýhodou je, že kvôli malej medzere medzi časťami produktu je pohyb piesta pozdĺž steny dávkovacej komory procesom valcovania a posúvania a medzera medzi piestom v dávkovacej komore je iba 0,02 - 0,1 mm, čo vyžaduje veľmi vysoká kvalita vody. Nečistoty a jemný piesok preto vážne ovplyvnia merací výkon a životnosť vodomeru a náklady na výrobu a údržbu sú vysoké.
Stručne povedané, viacprietokový vodomer s rotačným krídlom je lepší ako piestový vodomer. Zákazníci si môžu tiež kúpiť vhodné vodomery podľa svojich potrieb.
Osobný názor iba na referenciu
Vydal: Zhongfang Yang
Preložila: Rosa Shen
Dátum: 2021-2-25
